cara memperbaiki printer canon mp237 error 1300, error 1200 canon mp237, cara mengatasi printer canon mp237 lampu kuning berkedip, mengatasi error 5012 canon mp237,


Kode Error Printer Canon MP 237, Canon MP 237 jika mengalami kesalahan maka akan diberitahu dengan lampu alarm LED bekedip/blinking orange dan menampilkan kode error printer di LCD monitor Komputer sehingga Printer Canon MP 237 tidak dapat mencetak data. Kode Error Canon MP 237 biasa muncul dengan angka seperti 1300, 5011, 5100 dan menyebabkan printer Canon MP 237 tidak dapat mencetak data. Kode Error Canon MP 237 biasanya disebabkan karena Paper Jammed, Printer is out of paper, The FINE cartridge cannot be recognized dan masih banyak lagi.

Cara Mengatasi Error 5011 canon MP258, MP287, MP237 klik DI SINI



Berikut ini Kode Error Canon MP 237 dan Cara Mengatasi Kesalahan dengan Kode Error Canon MP 237 :
  • Error 1000 Canon MP 237 : Printer is out of paper / paper does not feed, Ditandai dengan blinking 2x pada Canon MP 237 dan untuk mengatasinya masukkan kertas ke bagian rear tray kemudian tekan tombol Hitam/warna pada Printer
  • Error 1300 Canon MP 237 : Paper Jammed, ditandai dengan blinking 3x pada Canon MP 237 dan cara mengatasinya ambil kertas yang menyangkut pada printer.
  • Error 1687 Canon MP 237 : The FINE Cartridge is not installed properly, ditandai blinking 4x pada Printer canon MP 237 dan cara mengatasinya, pastikan pemasangan cartridge sudah benar dan mengunci cartridge.
  • Error 1401, 1403, 1485 Canon MP 237 : The FINE Cartridge is not installed properly, disertai blinking 5x dan cara mengatasinya adalah pasang cartridge dengan benar jika masih terjadi ganti cartridge dengan yang baru.
  • Error 1486, 1487 Canon MP 237 : FINE Cartridge is not installed in the correct position, disertai dengan blinking 7x dan cara mengatasinya adalah pastikan pemasangan cartridge sudah benar jika masih terjadi coba ganti dengan cartridge baru.
  • Error 1700 Canon MP 237 : Ink absorber is almost full, disertai blinking 8x dan cara mengatasinya adalah lakukanlah head cleaning pada printer Canon MP 237.
  • Error 1686 Canon MP 237 : The remaining ink level cannot be detected, disertai blinking 13x karena printer tidak bisa mendeteksi level tinta, tekan tombol stop/reset selama 5 detik untuk mengabaikan error.
  • Error 1684 Canon MP 237 : The FINE cartridge cannot be recognized, disertai blinking 14x karena cartridge tidak terpasang dengan benar atau cartridge tidak kompatibel dengan printer, ganti cartridge denga yang baru.
  • Error 1682 Canon MP 237 : The FINE cartridge cannot be recognized, disertai blinking 15x dan cara mengatasinya adalah ganti dengan cartridge baru karena catridge lama sudah rusak.
  • Error 1688 Canon MP 237 : The ink has run out, disertai dengan blinking 16x dan cara mengatasinya tekan tombol stop/reset selama 5 detik.
  • Error 5100 Canon MP 237 : Paper Jammed disertai blinking 2x dan cara mengatasinya bersihkan kertas menyangkut pada printer.
  • Error B200 Canon MP 237 : Blinking 10x, Matikan Printer kemudian cabut kabel power yang menyambung ke listrik selama beberapa menit kemudian pasang dan nyalakan kembali.

Beberapa Kode error pada printer canon MP 237 antara lain 5011, 5012, 5200, 5400, 5700, 6000, 6800, 6801, 5B00, 6930, 6931, 6932, 6933, 6936, 6937, 6938, 6940, 6941, 6942, 6943, 6944, 6945, 6946 dan cara mengatasinya adalah dengan mencabut kabel power printer yang menyambung ke listrik selama beberapa menit kemudian nyalakan kembali

cara memperbaiki printer canon mp237 error 1300, error 1200 canon mp237, cara mengatasi printer canon mp237 lampu kuning berkedip, mengatasi error 5012 canon mp237, cara memperbaiki printer canon mp237 error 1300, error 1200 canon mp237, cara mengatasi printer canon mp237 lampu kuning berkedip, mengatasi error 5012 canon mp237,

Baca selengkapnya »

cara mudah Lampu Hemat Energi, cara membuat Lampu Hemat Energi, 12 cara membuat Lampu Hemat Energi, kerusakan yang sering terjadi pada lampu hemat energi, nama komponen lampu hemat energi, komponen lampu hemat energi yang sering rusak, cara memperbaiki lampu philips essential,



Kali ini Kang Eko akan membahas tentang Cara Service Lampu Hemat Energi. Kang Eko pernah mendapat pertanyaan, gimana sih caranya service lampu hemat energi yang sudah mati ? Dan baru kali ini Kang Eko bisa menjawabnya langsung lewat posting di blog ekohasan ini agar bisa dilihat oleh lebih banyak pengunjung blog ekohasan ini.

Persiapan Alat Service Lampu Hemat Energi :
  1. Obeng Minus : untuk mencongkel casing lampu
  2. Solder.
  3. Timah / tenol
  4. Multitester / AVO Meter
  5. Kabel secukupnya.
Cara Service Lampu Hemat Energi :

  • Buka Casing Lampu Hemat Energi dengan mencongkelnya menggunakan obeng.
  • Lepas Neon dari rangkaiannya, kemudian test neon dengan menggunakan Multitester. Ada dua kutub pada neon, ukur masing-masing dengan menggunakan batas ukur OHM Meter x1. Kalau neon masih bagus maka masing-masing jika diukur akan menunjukkan angka sekitar 2-8 ohm. Kalau salah satu kutub / ujung  ada yang putus / tidak menunjukkan angka maka berarti neon sudah rusak / putus. Cara mengakali jika neonnya yang putus silahkan baca di bagian bawah.
  • Kalau neonnya bagus, berarti kerusakan ada di rangkaiannya.
Berikut ini beberapa komponen di rangkaian Lampu Hemat energi yang perlu di cek dan diganti kalau rusak :
Mengenai cara cek komponen jika belum tahu caranya silahkan baca di Posting Ini.


  1. Elco Filter setelah dioda bridge, biasanya melembung, ganti dengan elco 10uF / 350-400 volt
  2. Resistor 2,2 - 10 ohm 2 buah ( yang terhubung ke kaki emitor transistor )
  3. Resistor 15 - 20 ohm 2 buah ( yang terhubung ke kaki basis transistor )
  4. Transistor type MJE 13003 : 2 buah
  5. Bila semua komponen itu bagus dan lampu masih mati, ganti saja kondensator tantalum 3,9nF - 4nF/1200volt, walaupun kelihatan tidak rusak. kondensator tersebut berfungsi sebagai starter lampu. (kondensator ini langsung terhubung ke salah satu kutub neon.
Jika Neonnya yang rusak, dan rangkaian Lampu Hemat Energi nya masih OK berikut ini triknya :
  1. Siapkan Neon biasa merk Philips 10-15 watt (harga 6-8 rb) untuk pengganti neon yang rusak.
  2. Hubungkan kedua kutub neon dengan rangkaian sesuai dengan gambar di bawah ini.




Lampu Hemat Energi dengan neon yang sudah dimodifikasi lebih terang dibandingkan Lampu Hemat Energi yang harga 8 rb-an. Lumayan ngirit, daripada harus beli lampu baru yang harganya sekarang sekitar 30 rb-an.

Semoga bermanfaat.



cara mudah Lampu Hemat Energi, cara membuat Lampu Hemat Energi, 12 cara membuat Lampu Hemat Energi, kerusakan yang sering terjadi pada lampu hemat energi, nama komponen lampu hemat energi, komponen lampu hemat energi yang sering rusak, cara memperbaiki lampu philips essential,
Baca selengkapnya »

warna resistor 2k, warna resistor 2k2, warna resistor 10k, resistor 1k 2 watt, resistor hp 2k, resistor 1k ohm 1 2watt, resistor 1k ohm colors, 1 kilo ohm = ohm,







MENGENAL & MENGUKUR KOMPONEN ELEKTRONIKA
1. RESISTOR

Resistor adalah komponen elektronika yang terbuat dari arang yang bersifat sebagai tahanan / penghambat. Satuan Resistor adalah Ohm (Ω). Ukuran lainnya adalah Watt.

1 Mega Ohm (MΩ) = 1.000 Kilo Ohm (KΩ)
1 Kilo Ohm (KΩ) = 1.000 Ohm (Ω)

Resistor memiliki gelang warna yang merupakan kode ukuran dari resistor tersebut. Resistor terbagi menjadi :

a. Fixed resistor ( resistor biasa ) adalah resistor yang ukurannya tetap.
b. Variable resistor adalah resistor yang ukurannya dapat dirubah.

Variable resistor ada 5 jenis yaitu :
• Potensiometer • Trimmer Potensio (Trimpot) • NTC (Negative Temperatur Coefficient) : semakin panas hambatannya semakin kecil • PTC (Positive Temperatur Coefficient) : semakin panas hambatannya semakin besar • LDR (Light Dependence Resistor) : bila terkena cahaya maka hambatan akan mengecil
Fungsi resistor dalam rangkaian elektronika :
• Sebagai beban rangkaian • Untuk membagi tegangan atau arus


Simbol Resistor dalam rangkaian :


Berikut daftar kode warna resistor :


Misal :

Resistor dengan gelang warna :

I. Coklat : 1
II. Hitam : 0
III. Merah : 00
IV. Perak : 10%

Jadi nilai resistor tersebut adalah 1000 Ohm atau 1 K Ohm dengan toleransi 10% artinya nilai aslinya bisa berkisar antara 900 Ohm – 1100 Ohm. Angka 900 didapat dari 1000 – (1000 x 10%) dan 1100 Ohm dari 1000 + (1000 x 10%).

GABUNGAN RESISTOR

Resistor Hubung Seri

Resistor yang dihubungkan seri nilai hambatannya adalah Rt = R1 + R2 + R ...
Misal : 1K Ohm + 1K Ohm = 2K Ohm




Resistor Hubung Paralel

Resistor yang dihubungkan paralel hasilnya adalah 1/Rt = 1/R1 + 1/R2 + 1/R .....
Misal : 1K Ohm diparalel dengan 1K Ohm hasilnya adalah 0,5 K Ohm.




Mengukur Resistor Dengan Multi Tester

1. Pastikan anda sudah melakukan zerro Ohm adj.
2. Putar batas ukur pada Ohmmeter (pastikan batas ukur lebih tinggi atau hampir sama dengan perkiraan resistor yang diukur).
3. Hubungkan probe ke masing-masing kaki resistor (bolak balik sama saja)
4. Lihat penunjukan jarum pada papan skala.





Kesimpulan Hasil Pengukuran
1. Jarum menunjuk angka sesuai dengan ukuran aslinya : resistor baik
2. Jarum menunjuk angka lebih besar / kecil dari ukuran aslinya : resistor rusak
3. Jarum tidak bergerak sama sekali : resistor putus
4. Jarum menunjuk angka nol : resistor short

Bersambung ke cara ukur kondensator ......... tunggu ya....


warna resistor 2k, warna resistor 2k2, warna resistor 10k, resistor 1k 2 watt, resistor hp 2k, resistor 1k ohm 1 2watt, resistor 1k ohm colors, 1 kilo ohm = ohm,
Baca selengkapnya »

cara mengetes ic rusak, cara mengukur ic tda 2030, cara mengukur ic 7805, cara mengukur ic str, cara mengukur ic tda2030, cara mengukur komponen elektronika menggunakan multimeter, cara mengukur ic audio cara mengukur ic tda2030a,







7. INTEGRATED CIRCUIT (IC)

IC adalah gabungan dari beberapa komponen yang disatukan. Untuk menetukan baik tidaknya IC tidak bisa diukur dengan multitester tapi langsung dicoba ke rangkaian.

IC memiliki seri-seri tertentu. IC ada yang memiliki 3 pin, 8 pin, 16 pin, dan sebagainya. Pin no 1 biasanya ditandai dengan lingkaran kecil dekat pin tersebut. Contoh IC : LM 7812, UC 3842, TDA 1175, TDA 9302, dll.





Contoh IC Vertikal TDA 9302


Komponen elektronika adalah komponen yang tidak bisa dipisahkan pada setiap alat atau perangkat elektronik dalam kebutuhan kita sehari-hari, komponen ini sangat banyak jenis, kita akan jelaskan kembali sedikit tentang perangkat elektronika, diantaranya :
1. Transistor
2. Condensator
3. Dioda
4. Kumparan
5. Resistor
6. IC (Integrated Circuite)
Di dalam perangkat elektronika banyak komponen yang digunakan, dan untuk dapat mengerti cara bekerjanya rangkaian pada perangkat suatu alat kipas, TV, controller mobil dll, maka harus dipelajari sifat dari komponen-komponen tersebut. Pada kesempatan ini akan kami share tuntunan untuk mengenal komponen-komponen yang terdapat pada perangkat elektronik secara singkat dan padat.
Transistor
Kalau kita perhatikan hampir dalam setiap rangkaian elektronika masa sekarang ini banyak di jumpai satu atau beberapa buah komponen yang bentuknya kecil dan warnanya hitam yang dilengkapi dengan 3 buah kaki. Komponen tersebut dinamakan transistor. Transistor tersebut termasuk juga dalam jenis komponen aktif.
Fungsi dari komponen ini adalah sebagai penguat frekuensi dan juga sebagai saklar otomatis. Cara pengukuran transistor sebagai berikut :
Mengukur transistor harus dilepas dahulu dari papan PCB, Cara mengukur dengan multi tester kalibrasi X1 dengan posisi kabel negative multi tidak berubah posisi, sedangkan positive 2X pindah, jika jarum bergerak sejauh 75 % maka transistor kondisi baik
TRANSISTOR TERDIRI DARI JENIS :
  • Tipe NPN
  • Tipe PNP
transistor
Transistor

Condensator/Kapasitor
Komponen ini adalah termasuk salah satu komponen pasif yang banyak dipergunakan dalam rangkaian elektronika. Condensator dalam bidang elektronika disebut juga kapasitor atau condenser. Fungsi dari komponen ini antara lain :
1. Sebagai kopling antara rangkaian yang satu dengan yang lainnya (pada rangkaian Power Supply).
2. Sebagai filter dalam rangkaian Power Supply.
3. Sebagai pembangkit frekuensi dalam rangkaian antenna.
4. Menghilangkan bouncing (loncatan api) bila di pasang pada saklar.
Cara pengukuran condensator dengan menggunakan multi tester pada posisi X1, ketika diukur maka jarum akan bergerak dan kembali pada posisi semula walaupun diukur secara bolak-balik.
kapasitor
Condensator/Kapasitor

Dioda
Dioda berfungsi sebagai penyearah arus atau tegangan, karena pada dioda terdapat kutub positif dan kutub negative, komponen dioda ini tidak boleh dipasang terbalik, komponen ini juga ada yang disebut dioda led yaitu dioda yang berfungsi mengeluarkan cahaya. Pengujian dioda dapat dilakukan dengan menggunakan multi tester, jika diukur maka jarum akan bergerak dan jika dibalik cara pengukurannya maka jarum pada multi tester tidak akan bergerak. Cara pengukuran Led dioda dengan multi tester, jika led dioda dalam kondisi baik maka led dioda akan mengeluarkan cahaya.
dioda
Dioda

Kumparan / Lilitan
Kumparan atau lilitan juga termasuk dari pada bagian komponen elektronika, fungsi dari kumparan atau lilitan ini sebagai pembentuk gelombang elektromagnet atau dapat juga dikatakan sebagai filter.
Resistor
Adalah komponen elektronika yang berfungsi untuk menghambat arus listrik. Resistor juga sering disebut dengan nama tahanan atau hambatan. Sesuai dengan namanya resistor memiliki sifat resistif yaitu bersifat menghambat arus listrik. Satuan nilai resistif suatu resistor adalah Ohm atau dilambangkan dengan simbol Omega ( Ohm ). Resistor merupakan komponen yang tidak berpolaritas, artinya dalam pemasangannya tidak perlu memperhatikan polaritas (+) atau (-) nya.
Cara pengukuran dengan menggunakan multi tester ialah jika komponen ini kondisi baik maka jarum multi akan bergerak, jika rusak maka jarum multi tidak bergerak.
resistor
Kode gelang Warna

Kode Gelang Warna
Kode warna pada resistor tetap dibedakan menjadi 3 jenis, yaitu 4 gelang warna, 5 gelang warna, dan 6 gelang warna. Hal pertama dalam membaca kode warna resistor adah menentukan gelang pertama dan gelang terakhir. Gelang tarkhir merupakan gelang yang memiliki jarak yang lebih lebar terhadap gelang lain. Pembacaan kode gelang warna perhatikan tabel gelang warna pada gambar diatas.
Contoh :
1. Berapaha nilai resistor dengan kode warna : Cokelat, Hitam, Merah, Perak?
Jawab :     1st Ring    2nd Ring    3rd Ring    4th Ring
Cokelat       Hitam       Merah       Perak
1              0            x 100       ± 10 %
Jadi Nilai Resistor tersebut adalah = 1.000 Ohm ± 10 %
IC (Intergrated Circuit)
Perkembangan teknologi elektronika telah berkembang dengan pesatnya. Hal ini ditandai dengan bermunculannya produk-produk baru yang disebut Intergrated Circuit (IC). Komponen IC tersebut dibentuk dari beberapa macam komponen dirangkai menjadi satu rangkaian yang terintergrasi dalam bentuk sebuah chip. Dengan memasang beberapa buah komponen IC telah memungkinkan seseorang dapat menciptakan suatu perangkat elektronika yang moderen seperti computer dan yang lainnya.
a. Membaca nomor kaki IC BGA dengan berdasarkan tanda disebelah kiri dari titik dibaca dengan Huruf (A,B,C…) dan disebelah kanan dari titik dibaca angka (1,2,3,….) berarti dibaca = A1, B2, dan seterusnya
b. Untuk kaki IC kelabang dibaca berlawanan arah dengan jarum jam dari titik yang ada pada IC tersebut.

Hampir di semua mesin, alat, ataupun unit automobile  baik yang bergerak atau stationer pada dewasa ini sudah di lengkapi dengan komponen/rangkaian elektronika baik itu sebagai support kerja unit maupun sebagai core/controller dari unit tersebut. Jad,i seperti menjadi hal wajib bagi kita untuk minimal mengenal dan memahami sedikit fungsi dari beberapa komponen elektronika. Demikian ulasan menganai pengenalan komponen elektronika dan mengenai pengukuranya semoga bermanfaat, dan go teknik…!!!


cara mengetes ic rusak, cara mengukur ic tda 2030, cara mengukur ic 7805, cara mengukur ic str, cara mengukur ic tda2030, cara mengukur komponen elektronika menggunakan multimeter, cara mengukur ic audio cara mengukur ic tda2030a,

Baca selengkapnya »

printer canon ip 1980 kedap kedip bergantian, ip1980 blink 7x, ip1880 blink 7x, printer canon ip1880 kedip 7 kali, support sg canon asia, support canon sg, driver canon support singapore, driver canon mp568,


Di awal Februari ini kang Eko berkesempatan posting lagi satu artikel tentang printer Canon iP1880 dan iP1980 yang blink 4x orange 1x hijau. Blink ini menyebabkan printer iP1980 dan iP1880 tidak bisa digunakan untuk print. Mau tahu cara servicenya?

Indikasi awal Canon iP1880 dan iP1980 blink 4x orange 1x hijau :
Ketika canon iP1880 atau iP1980 dihidupkan, printer akan langsung menampilkan pesan error lewat proses blink pada led printer. iP1980 atau iP1880 ini akan langsung mengalami blink 4x orange 1x hijau.

Penyebab Canon iP1880 dan iP1980 blink 4x orange 1x hijau :
Penyebabnya adalah iP1880 atau iP1980 tersebut membutuhkan reset atau sudah full menurut hitungan Canon.

Cara Service Canon iP1880, iP1980 Blink 4x Orange 1x Hijau :

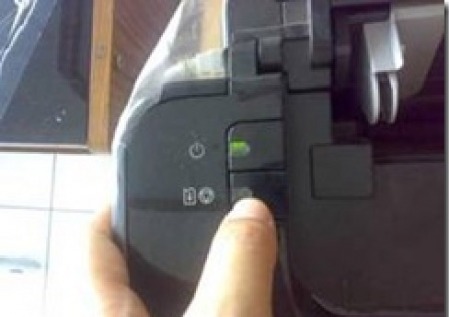

1. Hidupkan Canon iP1880 atau iP1980 yang blink 4x orange 1x hijau.
2. Tekan dan tahan tombol RESUME sekitar 10-30 detik.
3. Kemudian akan terdengar bunyi printer mulai melakukan inisialisasi / persiapan.
4. Dan Canon iP1880 atau 1980 yang blink 4x orange 1x hijau seharusnya sudah normal kembali dengan led hijau menyala.
5. Selesai.

Oya, cara service canon blink 4x orange 1x hijau ini tidak hanya untuk iP1880 dan iP1980 saja, tapi bisa juga untuk iP1200, iP1300, iP1600, iP1700 yang mengalami blink 4x orange 1x hijau juga.

Selamat mencoba!



printer canon ip 1980 kedap kedip bergantian, ip1980 blink 7x, ip1880 blink 7x, printer canon ip1880 kedip 7 kali, support sg canon asia, support canon sg, driver canon support singapore, driver canon mp568,

Baca selengkapnya »

download resetter canon ip1980 gratis, resetter canon ip1980 untuk windows 7, cara reset canon ip1980 ink absorber full, cara reset printer canon ip1980 tanpa software, download resetter canon ip1980 ekohasan, cara reset printer canon ip1980 secara manual, download general tool canon ip1900 series, cara reset canon ip1980 manual,



Printer canon IP1980 perlu direset bila terjadi :

1. Blink 4x orange 1x green. (khusus blink ini cara mengatasinya baca di SINI)
2. Green orange berkedip bergantian selama 7x (Ink Absorber Full),
3. Orange 8x ink tank full

Berikut langkah-langkah Reset IP1980 :

1. Driver harus sudah di install. Jika belum punya drivernya klik disini.
2. Printer harus dalam keadaan service mode (temporary reset) .

Untuk mengaktifkan service mode:
    • Cabut kabel power listrik
    • Tekan power (di printer)
    • Colokan power listrik (lampu akan berwarna hijau)
    • Sambil menekan power tekan tombol resume (lampu berubah orange)
    • Lepas keduanya (printer akan mati)
    • Tekan tombol power lagi dan langsung lepaskan.(lampu akan berwarna hijau) (jangan mencabut power listrik)
3. Jalankan General Service Tool. Jika belum punya, DownLoad Di SiNi

4. Cabut power listrik, colokan kembali dan nyalakan (printer initial/tunggu sampai lampu tdk berkedip. Selesai

Cara menjalankan General Service Tool



  1. Exctrak file yang anda download
  2. Resolusi Windows harus 1024x768, Harus Windows XP atau Set Compatibility File General Tool ke Windows XP SP2.
  3. Jalankan file "GeneralTool.exe"
  4. Pilih USB Port
  5. Centang Cleaning dan Eeprom Clear
  6. Klik Main
  7. Klik Platen
  8. Selesai Quit
  9. Matikan printer dengan menekan power.
Selesai , kemudian Anda tinggal mencobanya dengan mencabut kabel power printer dan memasangnya kembali, kemudian nyalakan printer anda......

Selamat mencoba ................

download resetter canon ip1980 gratis, resetter canon ip1980 untuk windows 7, cara reset canon ip1980 ink absorber full, cara reset printer canon ip1980 tanpa software, download resetter canon ip1980 ekohasan, cara reset printer canon ip1980 secara manual, download general tool canon ip1900 series, cara reset canon ip1980 manual,
Baca selengkapnya »

tips membuat esr meter, cara kalibrasi esr meter, esr meter schematic, cara menggunakan smart tester, tabel esr, esr meter rakitan, harga esr meter digital, harga esr meter analog, Cara penggunaan ESR-meter Kami banyak, ,


Semua teknisi pasti mempunyai pengalaman yang sama bahwa perangkat elektronik yang sudah berumur pada umumnya sering dijumpai ada beberapa elco yang kering atau turun nilainya, terutama banyak diketemukan pada pesawat merk-merk china. Elco yang kering dapat menimbulkan berbagai macam gangguan yang kadang sulit dilacak atau bahkan dapat membuat bagian-bagian tertentu tidak kerja sama sekali, terutama jika digunakan pada sirkit yang bekerja pada frekwensi tinggi seperti SMPS (Switch Mode Power Suply) dan bagian Horisontal. Elco kering terkadang membuat teknisi pusing kepala dan memakan banyak waktu saat melacak kerusakan.

Banyak teknisi menyiasati masalah ini dengan cara langsung mengganti semua elco yang ada, dengan tanpa mempedulikan apakah elco - elco tersebut rusak atau tidak. Hal ini umumnya memang cukup berhasil. Tetapi terkadang elco pengganti kualitasnya tidak bagus, sehingga pesawat rusak ulang setelah dipakai beberapa waktu. Mengganti semua elco juga merupakan suatu masalah sendiri jika sirkit yang diperbaiki banyak menggunakan elco. Penggunaan ESR meter ternyata merupakan pilihan yang paling tepat untuk mengatasi problem-problem diatas. Kami sarankan ESR meter merupakan tool yang wajib dimiliki oleh setiap teknisi setelah avo-meter.

Keuntungan menggunakan ESR meter :

1. ESR meter dapat Melacak elco rusak dengan waktu lebih cepat karena tidak perlu melepas elco (in-circuit tester) satu persatu.
2. Hanya elko rusak yang diganti
3. ESR meter dapat digunakan untuk memeriksa kualitas elco baru maupun bekas. Kadang perangkat elektronik rusak lagi setelah service hanya disebabkan karena elco baru yang dipasang ternyata kualitasnya jelek.
4. Elko yang jika di cek menggunakan ohm-meter kadang hasilnya menipu. Karena kalau dicek dengan ESR meter ternyata ESR-nya sudah menjadi besar(elco rusak).
5. ESR meter dapat dipakai untuk memeriksa flyback yang short pada gulungan bagian primer (antara pin-B+ dengan pin-Kolektor), def yoke yang short, bagian primer tranfo power yang short.
6. ESR meter dapat untuk mengetahui apakah re-chargeable bateri masih baik. Re-chargeable bateri yang sudah rusak umumnya ESR-nya lebih besar jika dibanding yang masih baik.
7. ESR meter dapat untuk melacak jalur printed yang bocor/short
8. Dengan membandingkan pada kapasitor yang masih baik, ESR-meter dapat dipakai untuk memeriksa kapasitor dengan nilai ribuan pf.

Catatan :
1. ESR meter tidak dapat untuk mengetahui elco bocor atau short. Untungnya jarang sekali terjadi kerusakan elco short.
2. ESR meter hanya cocok untuk memeriksa elco dengan nilai mulai 0.47uF ke atas.

Apakah sebenarnya ESR itu?
Umumnya parameter yang dimiliki sebuah elco yang dipahami oleh teknisi adalah “tegangan kerja maksimum” dan “nilai kapasitansi”. Pada hal sebenarnya masih ada beberapa parameter lain misalnya adalah "temperature kerja maksimum" (85 atau 105 derajat C) dan "ESR" (Equivalent Series Resistance).

Kecuali bersifat kapasitif, dalam prakteknya elco juga mempunyai karakteristik “resistif” yang disebabkan karena kombinasi resistansi kaki-kakinya, sambungan internal, plat dan elektrolit. Karakteristik resistif inilah yang membentuk ESR, karena kalau digambarkan maka seakan-akan seperti dipasang seri dengan kapasitansi elco tersebut.

* Idealnya ESR sebuah elco adalah nol, tetapi dalam praktek hal ini tidak mungkin.
* Elco tegangan tinggi cenderung mempunyai ESR yang lebih besar dibanding elco tegangan rendah
* Elco dengan nilai kapasitan kecil cenderung mempunyai ESR lebih besar dibanding elco nilai besar.
* Elco 105 derajad (C) cenderung mempunyai ESR lebih besar dibanding elco 85 derajad (C).

Jadi pemahaman gampangnya :
semakin kecil ESR (hambatan / resistansi)sebuah elco, semakin baik kondisi elco tersebut.
kebalikannya :
semakin besar ESR (hambatan / resistansi)sebuah elco, semakin buruk kondisi elco tersebut.

Apakah ESR meter itu ?
Anda Ingin membuat sendiri ESR meter ?
Bersambung ....

tips membuat esr meter, cara kalibrasi esr meter, esr meter schematic, cara menggunakan smart tester, tabel esr, esr meter rakitan, harga esr meter digital, harga esr meter analog, Cara penggunaan ESR-meter Kami banyak, ,
Baca selengkapnya »

cara mengukur kapasitor non polar, cara mengukur kapasitor milar, cara mengukur kapasitor polyester, cara mengukur kapasitor dengan avometer digital, cara mengukur elco pada tv, jenis kapasitor non polar, cara mengecek komponen elektronik yang rusak, fungsi kapasitor milar,



Nama lainnya adalah kondensator. Adalah komponen yang terdiri dari 2 pelat logam yang dipisahkan dengan isolator. Isolator ini menunjukkan nama dari kapasitor tersebut. Ukuran kapasitor adalah Farad.

1 Farad (F) = 1.000.000 mikro Farad (F)
1 mikro Farad (F) = 1.000 nano Farad (nF)
1 nano Farad (nF) = 1.000 piko Farad (pF)

Sifat kapasitor adalah dapat menerima arus listrik dan menyimpannya dalam waktu yang relatif.

Adapun jenis – jenis kapasitor berdasarkan isolatornya adalah sebagai berikut :

a. Kondensator Elektrolit / ELCO (kondensator yang memiliki polaritas, kaki + dan kaki -)
b. Kondensator Keramik
c. Kondensator Mylar
d. Kondensator Mika
e. Kondensator Kertas

Penggunaan kapasitor dalam rangkaian :
• Sebagai perata arus
• Sebagai penyimpan arus listrik



Simbol Kondensator dalam Rangkaian adalah "C" dan simbol gambarnya adalah :


Cara Membaca Elco

Misalnya dibadan ELCO tertera tulisan 10uF/16v berarti ELCO tersebut memiliki ukuran 10 mikro farad dan tegangan kerjanya maksimal 16v. Jika tegangan yang diberikan lebih besar dari tegangan kerja maka ELCO akan rusak. Sisi ELCO yang terdapat tanda panah menunjukkan kaki disisi tersebut adalah kaki negatif.

Cara Membaca Kapasitor Keramik / Mika / Mylar

Misalnya di badan kapasitor tersebut tertera tulisan 103 artinya :
• Angka I : melambangkan angka
• Angka II : melambangkan angka
• Angka III : melambangkan jumlah nol & ukurannya dalam piko Farad.
Jadi nilai kapasitor tersebut adalah 10.000 pF = 10 nF = 0,01uF.

Mengukur Elco Dengan Multitester

Sebenarnya cara yg saya sampaikan ini kurang pas untuk cek elco, dan cara yg tepat mengukur elco adalah dengan CAPACITANCE METER, dan dia akan menunjukkan kapasitas yg sebenarnya yg dimiliki elco itu. Tapi cara ini juga lumayan cukup membantu, berikut caranya :

1. Putar batas ukur pada Ohmmeter X1 / X10 untuk elco yang ukurannya besar dan X100 / X1K untuk elco yang ukurannya kecil.
2. Hubungkan probe ke masing-masing kaki ELCO (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.

Kesimpulan Hasil Pengukuran

• Jarum menunjuk angka & kembali ke tempat semula : elco baik
• Jarum menunjuk angka & tidak kembali ke tempat semula : elco bocor
• Jarum tidak bergerak sama sekali : elco putus
• Jarum menunjuk angka nol : elco short


Mengukur Kapasitor Non Polar Dengan Multitester

Sebenarnya cara ini juga kurang pas untuk cek kapasitor, dan cara yg tepat mengukur elco adalah dengan CAPACITANCE METER, dan dia akan menunjukkan kapasitas yg sebenarnya yg dimiliki elco itu. Tapi cara ini juga lumayan cukup membantu, berikut caranya :

1. Putar batas ukur pada Ohmmeter X1K / X10K
2. Hubungkan probe ke masing-masing kaki kapasitor (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.



Kesimpulan Hasil Pengukuran• Jarum menunjuk angka kemudian & ke tempat semula : kapasitor baik
• Jarum menunjuk angka tdk kembali ke tempat semula : kapasitor bocor
• Jarum tidak bergerak : kapasitor putus
• Jarum menunjuk angka nol : kapasitor short

UpDate  :
Cara Gampang Melacak ELCO rusak silahkan baca di http://ekohasan.blogspot.com/2011/07/cara-melacak-elco-rusak-dengan-esr.html

BERSAMBUNG KE PENGENALAN DIODA ......


cara mengukur kapasitor non polar, cara mengukur kapasitor milar, cara mengukur kapasitor polyester, cara mengukur kapasitor dengan avometer digital, cara mengukur elco pada tv, jenis kapasitor non polar, cara mengecek komponen elektronik yang rusak, fungsi kapasitor milar,
Baca selengkapnya »
Langganan: Postingan (Atom)
